[Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Ven 29 Oct 2010 - 11:10

Salut à tous,

Je sais pas si qqun a déjà posté à ce sujet mais en tout cas rien trouvé.

Je cherche à démonter mes coques de rétro.

J'aimerai savoir si qqun l'a déjà fais ou sais comment faire pour éviter de casser quoi que ce soit.

Idem pour les montant de portes extérieurs. (les trucs noirs donc)

Merci pour vos éventuelles infos.

David

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Ven 29 Oct 2010 - 11:35

Pour les rétros, suivre : http://www.golf6forum.fr/index.php?topic=1619.0

Pour les montants (entre autres)...




1. Lame AV




2. Diffuseur




3. Pare-chocs AR


– Dévisser les vis -4- dans la zone de la coquille de passage de roue des côtés gauche et droit
– Dévisser les vis -5- (tournées vers le haut) des côtés gauche et droit
– Dévisser les vis -2- et -3- par le bas
Remarque = la suite de la dépose ne peut-être poursuivie qu'avec l'assistance d'un second opérateur
– Retirer le bouclier de pare-chocs AR -1- hors des crantages des guidages latéraux -flèches a-
– Retirer le bouclier de pare-chocs AR -1- parallèlement au véhicule -flèches b-
– Débrancher les connecteurs des composants électriques existants




Avec l'assistance d'un second opérateur, mettre en place le bouclier de pare-chocs AR -1-
Remarque = lors de la mise en place du bouclier de pare-chocs AR, veiller à le guider parallèlement aux profilés de guidage à gauche et à droite
– Presser le bouclier du pare-chocs AR -1- sur le profilé de guidage central flèches a- et sur le profilé de guidage à gauche et à droite -flèches b- jusqu'a ce que les deux profilés s'encliquettent de manière audible
– Respecter le parallélisme et les jeux d'ouverture
– Mettre les vis -2, 3, 4 et 5 - en place et les serrer aux couples prescrits correspondant




4. Montants portières
– Retirer le guide-glace -2- de la porte
– Dévisser les vis -3-
– Pousser l'écran -1- légèrement vers le bas -flèche a- et le retirer ensuite de la porte -flèches b-

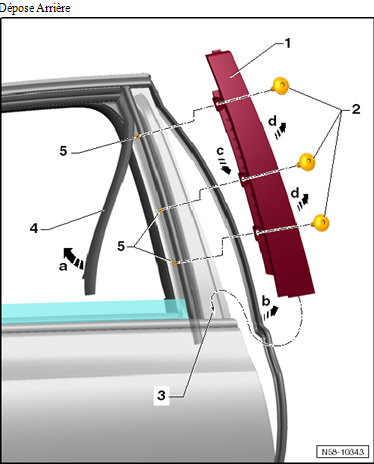

– Retirer le guide-glace -4- de la porte -3--flèche a-
– Retirer le joint du flasque -flèche b-
– Dévisser les vis -2-
– Pousser l'écran -1- légèrement vers le bas -flèche c- et le retirer ensuite de la porte -flèches d-




5. Bas de caisse
Vue d'ensemble du montage
Remarque = la baguette de maintien connue jusqu'ici fait ici partie intégrante de l'élargisseur de bas de caisse


1 - Élargisseur de bas de caisse
2 - Support (fixé au soubassement par un clip expansible)
3 - Vis (9 unités)


Déposer

Dévisser par le bas les vis -2- des deux supports -3- et du cache du bas de caisse



Pousser le revêtement de bas de caisse -1- vers l'avant -flèche a- jusqu'à pouvoir l'extraire de toutes les vis de fixation -2--flèche b-




Une fois que tous les trous pour les vis de fixation sont percés
– Visser les vis autotaraudeuses -2- à l'aide de la perceuse-visseuse sans fil à vitesse maximale jusqu'à ce que le filet prenne prise
– Il est maintenant impératif de poser la perceuse-visseuse sans fil
– Serrer les vis au couple le plus bas possible pour qu'elles ne soient pas trop serrées
– Positionner le revêtement de bas de caisse -1- en faisant correspondre -flèches a- les ouvertures au dos avec toutes les vis de fixation -2- jusqu'à ce le revêtement de bas de caisse soit plaqué contre le bas de caisse -3-. Poser le revêtement de bas de caisse avec l'aide d'un deuxième monteur pour que toutes les vis de fixation restent dans les ouvertures lors de la mise en place
– Pousser vigoureusement le revêtement de bas de caisse dans le sens contraire de la marche -flèches b- jusqu'en butée




– Vérifier si la goupille expansible -4- est insérée dans le support -3--flèche-
– Visser par le bas les vis -2- des deux supports -3- et du cache du bas de caisse


Cotes des vis de fixation (remarque)
- Les vis du revêtement de bas de caisse sont résistantes à la corrosion. Il n'est pas nécessaire de leur faire subir un quelconque autre traitement.
- En cas de serrage trop fort d'une vis, il faut la remplacer impérativement par une vis à surmesure « noire »



Il n'y a pas de trous prévus pour les vis de fixation
– Mesurer l'espacement des trous selon le tableau indiqué ci-dessous
– Amorcer d'un coup de pointeau les trous pour les vis de fixation
– Percer les trous en ébauche avec un foret de 1,5 mm

Remarque
- La cote -a- est mesurée en incluant la coquille de passage de roue -1-. Les autres cotes -b à i- sont toujours mesurées à partir du trou central
- La cote -k- peut uniquement être mesurée sur la partie arrière sur les véhicules à quatre portes
- Sur les véhicules à deux portes, la hauteur de la cote -k- doit être évaluée en fonction des trous AV


Les cotes
Cote -a- = 997 mm
Cote -b- = 712 mm
Cote -c- = 457 mm
Cote -d- = 302 mm
Cote -e- = 147 mm
Cote -f- = 628 mm
Cote -g- = 473 mm
Cote -h- = 318 mm
Cote -i- = 163 mm
Cote -k- = 35 mm




6. Portes
Réglage de porte = jeu d'ouverture et affleurement

Remarque
La porte est correctement réglée lorsqu'elle présente un jeu d'ouverture régulier sur tout le pourtour quand elle est fermée, lorsqu'elle n'est pas trop avancée ou reculée et lorsque les affleurements sont impeccables. Le véhicule doit reposer de plain-pied sur ses roues pour effectuer le réglage.


Réglage des jeux d'ouverture
Respecter les jeux d'ouverture de la porte avant


Les réglages s'effectuent par l'intermédiaire du pivot excentrique -7-.
D'autres mesures telles que l'ajustage des portes vers le haut n'ont aucun effet. Lors d'une pression ultérieure, la porte s'affaisse de nouveau.
– Desserrer la vis du pivot excentrique -7-
– Déplacer le pivot excentrique -9- à l'intérieur de la plage de réglage -6- à l'aide de la clé polygonale de 15
– Serrer la vis -7-
– Régler la gâche


Réglage de l'affleurement
Le réglage correct de l'affleurement s'effectue au moyen des vis -2, 3, 5, 8 et 10- de la charnière de porte. Pour cette opération, utiliser la clé de réglage des portes -3320- munie de l'embout de vissage -3320/3-
– Pour régler la partie supérieure de la porte, desserrer les vis -8 et 10-
– Couples de serrage de la vis -10-
– Couple de serrage de la vis -8-
– Pour régler la porte dans la zone inférieure, desserrer les vis -2, 3 et 5-
– Couples de serrage de la vis -2-
– Couple de serrage des vis -3 et 5-




7. Gâche

Réglage
- Lors de la fermeture, la porte avant doit se verrouiller complètement sans qu'il soit nécessaire d'exercer une force supplémentaire et elle ne doit présenter aucun jeu
- Le réglage de la gâche ne doit pas déplacer la porte vers le haut ou vers le bas
- Il est possible d'effectuer un réglage au moyen de la gâche
- Lorsque la porte avant n'est pas alignée avec la porte arrière



Dernière édition par Didierbaud le Sam 20 Aoû 2011 - 7:53, édité 1 fois



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Ven 29 Oct 2010 - 12:04

Merci beaucoup pour ces infos!!!


Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Dim 12 Déc 2010 - 7:24

Bravo pour ces informations ! Merci

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Dim 12 Déc 2010 - 15:27

des réponses toujours au top didier
merci Wink

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Fatcap59 le Jeu 30 Déc 2010 - 20:19

superbe, c'est vue vienne de la doc VW atelier tu te l'es ai procuré comment?

Fatcap59
GTIste
GTIste

Zodiaque: Gémeaux
Age: 29
Inscrit le: 23/10/2010
Messages: 268
Localisation: Valenciennes (Nord 59)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Jeu 30 Déc 2010 - 21:21

Il me semble sur https://erwin.volkswagen.de/erwin/showHome.do;jsessionid=149ECE1CACE3C3CDA20D40513067B75C.ASTPVWE1



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Kloridrik le Ven 31 Déc 2010 - 12:19

La perfection faite homme ce Didier .

Kloridrik
GTIste
GTIste

Zodiaque: Balance
Age: 42
Inscrit le: 02/09/2009
Messages: 2424
Localisation: Seine-et-Marne (77)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Ven 31 Déc 2010 - 12:34

C'est exact !



Spoiler:
ptdr



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par funky le Ven 31 Déc 2010 - 15:10

HA m.....e, didier vient de découvrir les spoilers, on va y avoir droit tout 2011


Golf 6 GTI DSG 5 porte blanc candy / Audi TTS S-tronic

funky

Inscrit le: 01/09/2009
Messages: 1787

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Ven 31 Déc 2010 - 15:39

Spoiler:
D'ailleurs, je vais mettre tous mes mesages en spoiler, on ne sait jamais... siffle



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Mer 15 Juin 2011 - 10:52

c'est génial ces plans de démontage. Est ce qu'il serait possible d'avoir les memes pour le pare choc avant ?

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Golf2d2011 le Mer 15 Juin 2011 - 10:57

Wink super info

Golf2d2011
GTIste
GTIste

Inscrit le: 21/02/2011
Messages: 474
Localisation: Neuchâtel (CH)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Mer 15 Juin 2011 - 11:13

DjFunMix a écrit:c'est génial ces plans de démontage. Est ce qu'il serait possible d'avoir les memes pour le pare choc avant ?

Oui, sur : https://erwin.volkswagen.de/erwin/showHome.do;jsessionid=149ECE1CACE3C3CDA20D40513067B75C.ASTPVWE1

(N'ayant pas l'intention de démonter le PC avant, je n'ai pas chargé le document...)



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Golf2d2011 le Mer 15 Juin 2011 - 11:29

Laughing

Golf2d2011
GTIste
GTIste

Inscrit le: 21/02/2011
Messages: 474
Localisation: Neuchâtel (CH)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Mer 15 Juin 2011 - 11:37

j'ai vu le site Erwin mais il faut s'inscrire et payer il me semble ?

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Tartiflette_Power le Mer 15 Juin 2011 - 12:12

J'avais pas noté ce topic....toujours au top l'ami Didi! Wink

Tartiflette_Power
GTIste
GTIste

Inscrit le: 02/09/2009
Messages: 6065
Localisation: CH

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Mer 15 Juin 2011 - 12:45

DjFunMix a écrit:j'ai vu le site Erwin mais il faut s'inscrire et payer il me semble ?
Exact ! Payant mais complet, détaillé et précis...



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Stepetit le Mer 15 Juin 2011 - 13:52

merci didier Wink chap

Stepetit
Pilote GTIste
Pilote GTIste

Zodiaque: Gémeaux
Age: 41
Inscrit le: 28/11/2010
Messages: 1756
Localisation: Paris (75)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Invité le Dim 20 Nov 2011 - 10:15

Bonjour à vous tous,
Je ressort ce poste car j'ai malencontreusement "taper" une bordure basse avec la lame avant.
De ce fait je me demande s'il on peut en trouver une soit même (et où?) et la remplacer.
Merci

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Didierbaud le Dim 20 Nov 2011 - 10:59

Bien sûr !

Le plus simple : ta CC VW ! Mais peut-être pas le plus économique...

Après, tu peux mettre une superbe lame carbone à la place http://www.zmaxautosport.com/osdefcsgtglc.html ou http://www.osirusa.com/mm5/merchant.mvc?Screen=PROD&Product_Code=VGTI-FCSGT6-R-CF&Category_Code=VGTI6EB

Pour le démontage/remontage il suffit de remonter au début du sujet, une dizaine de vis et c'est tout simple.



Didierbaud
Administrateur
Administrateur

Inscrit le: 02/12/2009
Messages: 5323
Localisation: Hyères-les-Palmiers (Var 83)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par RoMK6 le Mer 7 Mar 2012 - 21:27

pour le diffuseur AR pas besoin de tomber le pare choc ?!

RoMK6
Membre
Membre

Inscrit le: 16/01/2012
Messages: 430
Localisation: Puy-de-Dôme (63)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Toft110 le Mer 7 Mar 2012 - 22:00

non

quand j'ai changé mon diffuseur en tout cas je ne l'ai pas démonter (le pc)

Toft110
Professionnel
Professionnel

Zodiaque: Bélier
Age: 36
Inscrit le: 18/09/2009
Messages: 1101
Localisation: Villemandeur (Loiret 45)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par RoMK6 le Mer 7 Mar 2012 - 22:17

ok,parce que je vais commander du vinyle carbone pour le diffuseur les BDC et la lame !

un peut de covering s'impose Laughing

après on vera pour un total ange

RoMK6
Membre
Membre

Inscrit le: 16/01/2012
Messages: 430
Localisation: Puy-de-Dôme (63)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Toft110 le Mer 7 Mar 2012 - 22:39

lame av sans probleme particulier par contre pour les bdc et diffuseur bon courage car les plastiques n'étant pas lisse cela va etre plus dure

Toft110
Professionnel
Professionnel

Zodiaque: Bélier
Age: 36
Inscrit le: 18/09/2009
Messages: 1101
Localisation: Villemandeur (Loiret 45)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par RoMK6 le Mer 7 Mar 2012 - 22:52

on m'a prévenue mais si c'est bien dégraisser il n'y aurai pas de problème,même avec la chaleur des sortis Laughing Ange2

RoMK6
Membre
Membre

Inscrit le: 16/01/2012
Messages: 430
Localisation: Puy-de-Dôme (63)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Goal le Sam 10 Mar 2012 - 11:51

J'attend avec impatience ton retour sur covering de c'est pièces.

Goal
GTIste
GTIste

Zodiaque: Capricorne
Age: 43
Inscrit le: 23/08/2011
Messages: 1046
Localisation: Saône-et-Loire (71)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par RoMK6 le Sam 10 Mar 2012 - 12:10

le gars attend de voir avec son nouveau fournisseur mardi et après je passe commande
1,60 x 50 Wink

RoMK6
Membre
Membre

Inscrit le: 16/01/2012
Messages: 430
Localisation: Puy-de-Dôme (63)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Toft110 le Sam 10 Mar 2012 - 12:26

tu prend le quelle du coup? le normal ou l'autre

et ca te reviend a combien pour a peine 1m²?

Toft110
Professionnel
Professionnel

Zodiaque: Bélier
Age: 36
Inscrit le: 18/09/2009
Messages: 1101
Localisation: Villemandeur (Loiret 45)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par RoMK6 le Sam 10 Mar 2012 - 13:09

le 100x152 il le vend 80€ et me donne une raclette avec,donc je vais voir si il peut avoir juste ce qu'il me faut parce que je vais avoir 1m et 50cm de trop Rolling eyes

et je prend celui la,il fait légèrement mat a l'ombre et brillant au soleil

http://www.shootart.be/ibiza_concept/6J/3M.JPG

RoMK6
Membre
Membre

Inscrit le: 16/01/2012
Messages: 430
Localisation: Puy-de-Dôme (63)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Dim 21 Avr 2013 - 17:56

Salut les gars !
Ceci est une question de "femme fatale" mdr : est ce que c'est facile de démonter les coques de rétro ?

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Badou-cpf le Dim 21 Avr 2013 - 18:19

Le plus dur à faire pour démonter les coques de rétros, consiste à "déclipser" les miroirs sans les casser. Mais avec une spatule de cuisine en plastique et un peu de délicatesse, tu y arrivera sans peine. Une fois le miroir enlevé, il n'y a que 2 ou 3 visses a dévisser et le tour est joué.

Badou-cpf
GTIste
GTIste

Zodiaque: Capricorne
Age: 25
Inscrit le: 19/09/2010
Messages: 120
Localisation: Vaud (CH)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Dim 21 Avr 2013 - 18:39

Badou-cpf a écrit:Le plus dur à faire pour démonter les coques de rétros, consiste à "déclipser" les miroirs sans les casser. Mais avec une spatule de cuisine en plastique et un peu de délicatesse, tu y arrivera sans peine. Une fois le miroir enlevé, il n'y a que 2 ou 3 visses a dévisser et le tour est joué.
oulala ça me fait peur !
comment faut il s'y prendre exactement ?

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Badou-cpf le Dim 21 Avr 2013 - 22:30

Je sais pas si il y a déjà un tuto la dessus mais pour en avoir démonté déjà 4, j'ai procédé de la sorte:

- Abaisser le miroir au maximum contre le bas. (il y aura donc un espace entre de derrière du miroir et le rétro)
- Enfile ensuite dans cet espace une spatule ou équivalent. Fait ensuite levier avec la spatule afin de déclipsser le miroir. ( attention à ne pas mettre trop de forces sinon tu risque de briser le verre ) mois perso je met une main sur le verre pour m'assurer du coup. Tu verra ils sont bien fixés, a toi de gérer la bonne pression ange
- Une fois le miroir enlevé tu verra les visses et les clips qui tiennent la coque. il te suffit de les enlever et le tour est joué Wink2

En gros rien de compliqué.

Moi pandant que j'y étais, j en ai profité pour dévisser le moteur du miroir ( c'est 3 visses supplémentaires) et j'ai changé les lumières sous les rétros par des LED.

Voila chap

Badou-cpf
GTIste
GTIste

Zodiaque: Capricorne
Age: 25
Inscrit le: 19/09/2010
Messages: 120
Localisation: Vaud (CH)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par GGTI le Dim 21 Avr 2013 - 23:20

Badou-cpf a écrit:
Moi pandant que j'y étais, j en ai profité pour dévisser le moteur du miroir ( c'est 3 visses supplémentaires) et j'ai changé les lumières sous les rétros par des LED.

Voila chap

En sachant que tu n'es pas obligé de dévisser quoi que ce soit pour démonter la coque du rétro et accéder à l'ampoule Wink2


MK3 GTI 16v - MK3 VR6 - Audi S3 - 206 RC - MK5 GTI DSG - MK6 GTI DSG - MK5 R32 DSG - GTI Edition 35 (x2)


GGTI
Modérateur
Modérateur

Zodiaque: Taureau
Age: 29
Inscrit le: 17/11/2010
Messages: 2430
Localisation: Sud

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Lun 22 Avr 2013 - 8:45

Un gros merci les gars, dès que j'ai le temps je mis met en espérant ne pas faire de casse

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Mar 23 Avr 2013 - 14:42

Encore une question : combien cela coute pour faire peindre les deux coques ?
j'ai pas envie de me faire arnaquer, merci d'avance Wink

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Goal le Mar 23 Avr 2013 - 17:02

Pourquoi pas faire peindre en plus de tes rétro , les bas de caisse ,diffuseur ,et la lame avant .
Cela serai plus intéressant pour un carrossier de te faire tous .
En plus tous ces éléments ce démonte facilement ,donc tu peu les démonter toi même .

Goal
GTIste
GTIste

Zodiaque: Capricorne
Age: 43
Inscrit le: 23/08/2011
Messages: 1046
Localisation: Saône-et-Loire (71)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Mar 23 Avr 2013 - 18:03

Goal a écrit:Pourquoi pas faire peindre en plus de tes rétro , les bas de caisse ,diffuseur ,et la lame avant .
Cela serai plus intéressant pour un carrossier de te faire tous .
En plus tous ces éléments ce démonte facilement ,donc tu peu les démonter toi même .
pour l'instant ça me dit rien de tout faire puis sur la lame avant j'ai fait du covering tout comme sur les montants de portière Wink

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Expandables le Jeu 25 Avr 2013 - 7:24

Hyper facile à démonter, merci pour vos bons conseils Wink

Expandables
Nos femmes GTIstes
Nos femmes GTIstes

Zodiaque: Poissons
Age: 38
Inscrit le: 17/07/2011
Messages: 172
Localisation: Nièvre (58)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Djoko le Lun 9 Déc 2013 - 21:35

Bonsoir quelqu'un pourrais m'explique comment démonter mes coques de rétro sur ma gti le Lien tout la haut me marche pas merci

Djoko
GTIste
GTIste

Inscrit le: 01/12/2013
Messages: 73
Localisation: IDF

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Goal le Mer 11 Déc 2013 - 10:05

Bizarre il marche chez moi. http://www.golf6forum.fr/index.php?topic=1619.0

Goal
GTIste
GTIste

Zodiaque: Capricorne
Age: 43
Inscrit le: 23/08/2011
Messages: 1046
Localisation: Saône-et-Loire (71)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Djoko le Mer 11 Déc 2013 - 19:58

Merci sa remarche

Djoko
GTIste
GTIste

Inscrit le: 01/12/2013
Messages: 73
Localisation: IDF

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Maanolo le Mer 16 Avr 2014 - 18:44

Bonjours , les catadioptre sont clippé ? ont peut les enlever sans toucher au pare choc ou faut obligatoirement déposer tout le pare choc arrière ?

Maanolo
GTIste Edition 35
GTIste Edition 35

Inscrit le: 16/04/2014
Messages: 51
Localisation: Val d'Oise (95)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par GreGR20 le Mer 16 Avr 2014 - 19:33

Il faut se présenter cher ami avant...Et je pense que les personnes qui le savent te répondront par la suite Wink

A bientôt !

GreGR20
Riste
Riste

Zodiaque: Sagittaire
Age: 30
Inscrit le: 27/10/2013
Messages: 1754
Localisation: Nice (Alpes-Maritimes 06)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Maanolo le Mer 16 Avr 2014 - 21:59

Je me suis déjà présenté .. Enfin je croit bien dans la rubrique qui êtes vous

Maanolo
GTIste Edition 35
GTIste Edition 35

Inscrit le: 16/04/2014
Messages: 51
Localisation: Val d'Oise (95)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par GreGR20 le Jeu 17 Avr 2014 - 10:19

Maanolo a écrit:Je me suis déjà présenté .. Enfin je croit bien dans la rubrique qui êtes vous

Autant pour moi je l'ai vu qu'après ! Wink

Sur la quasi totalité des voitures les catadioptres sont clipsés sur les PC Wink

GreGR20
Riste
Riste

Zodiaque: Sagittaire
Age: 30
Inscrit le: 27/10/2013
Messages: 1754
Localisation: Nice (Alpes-Maritimes 06)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par Maanolo le Jeu 17 Avr 2014 - 14:38

Pas de souci. Et tu pense que c'est possible des les peindre en noir ? J'ai vu sa sur un gtd sa fessais vraiment pas mal

Maanolo
GTIste Edition 35
GTIste Edition 35

Inscrit le: 16/04/2014
Messages: 51
Localisation: Val d'Oise (95)

Revenir en haut Aller en bas

Re: [Tuto] Démontage coques de rétro, lame AV, diffuseur, pare-chocs AR, montants portieres, bas de caisse, jeu de portes, gâche

Message par GreGR20 le Jeu 17 Avr 2014 - 14:54

Oui tout est faisable Wink
Steeve ici l'a fait il me semble, plastidip noir sinon Wink

GreGR20
Riste
Riste

Zodiaque: Sagittaire
Age: 30
Inscrit le: 27/10/2013
Messages: 1754
Localisation: Nice (Alpes-Maritimes 06)

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
